MemperkenalkanPenderia Aras Cecair Kapasitif CL-302, komponen elektronik yang teguh dibina untuk menyediakan pengesanan kalis kebocoran-yang boleh dipercayai. Tidak seperti probe tradisional yang memerlukan penembusan, iniSensor Aras Tangki Kapasitifmelekat pada bahagian luar tangki, memelihara integriti bekas. Ia direka bentuk untuk beroperasi dalam julat voltan yang luas (4.5V hingga 24V) dan menyampaikan output isyarat TTL yang jelas. Dengan jangka hayat sehingga 50,000 jam dan penarafan perlindungan IP64, sensor ini dibina untuk menahan permintaan operasi berterusan dalam pelbagai persekitaran.
Ciri-ciri Produk
Kebolehpercayaan Keadaan Pepejal-:Tiada bahagian bergerak mekanikal memastikan ketahanan-jangka panjang dan ketahanan terhadap haus dan lusuh.
Pemasangan Bukan-Invasif:Hanya lekapkan penderia padaluardaripada tangki bukan logam-untuk pemasangan dan penyelenggaraan yang mudah.
Keserasian Voltan Lebar:Beroperasi pada julat voltan yang luas (4.5V ~ 24V), menjadikannya sesuai untuk pelbagai keperluan sistem.
Gred Perindustrian:Dinilai untuk perlindungan IP64 terhadap habuk dan percikan air, memastikan prestasi yang stabil.
Prinsip Kerja & Formula Teras
Penderia aras cecair kapasitif ini mengesan kehadiran bendalir dengan memantau-perubahan masa sebenar dalam kapasiti. Prinsip operasi dan output isyaratnya adalah seperti berikut:
Pengesanan Kapasitans: Penderia mewujudkan medan elektrik melalui-dinding bekas bukan konduktif. Apabila cecair hadir, pemalar dielektrik berubah, menyebabkan turun naik dalam kapasiti.
Pemprosesan Isyarat: Litar terbina dalam-merakam perubahan kemuatan ini dengan tepat, diikuti dengan pemprosesan penapisan dan penguatan.
Logik Output:
🟢 Cecair Dikesan: Menghasilkan tahap RENDAH (< 0.3V).
🔴 Tiada Cecair: Outputs a HIGH level (> 4.5V).
⚠️ Nota: Untuk memastikan penembusan medan elektrik yang betul, sila pastikan dinding bekas di tempat pemasangan diperbuat daripada bahan bukan-logam.
Parameter Produk
| Parameter | Simbol | keadaan | Min | Taip | Maks | Unit |
|---|---|---|---|---|---|---|
| Voltan Kendalian | VDD | - | 4.5 | 5 | 24 | V |
| Arus (Air) | IDD | VDD=5V, Air | 1.5 | 2 | 3 | mA |
| Arus (Udara) | IDD | VDD=5V, Udara | 1.5 | 2 | 3 | mA |
| Isyarat Output | - | - | TTL | - | - | - |
| Masa Tindak Balas | - | - | - | - | 1 | s |
| Suhu Operasi | T opr | - | 0 | 25 | 40 | ijazah |
| Suhu Penyimpanan | T stg | - | -20 | - | 60 | ijazah |
| Kehidupan Bekerja | Mt | - | - | 50,000 | - | h |
Medan Aplikasi
serba boleh iniSensor Aras Tangki Kapasitifialah pilihan yang sempurna untuk aplikasi yang menuntut kebersihan dan kebolehpercayaan:
Peralatan Minuman:Memastikan operasi lancar dalam dispenser air dan mesin kopi.
Teknologi Perubatan:Menyediakan pemantauan cecair yang selamat dalam penganalisis perubatan dan peranti rawatan.
Automasi Perindustrian:Mengawal paras cecair dalam tangki kimia dan peralatan pembuatan.
Rumah Pintar:Mendayakan pengurusan air pintar dalam pelembap dan penulen air.
Kaedah Pemasangan
Profesional dan teliti, termasuk butiran kejuruteraan seperti "mengelakkan gelembung udara" untuk meminimumkan-kos sokongan jualan.
[Garis Panduan Pemasangan & Arahan Pendawaian]
Untuk menjamin ketepatan pengesanan dan memanjangkan hayat perkhidmatan penderia, patuhi dengan ketat spesifikasi penggunaan berikut:
Rawatan Permukaan Pemasangan: Sebelum pemasangan, keluarkan sebarang serpihan dari dinding luar bekas dengan teliti. Pastikan permukaan sentuhan rata, bersih dan kering sepenuhnya untuk mengelakkan bacaan kapasitansi yang tidak normal yang disebabkan oleh gelembung udara atau kekotoran yang terperangkap.

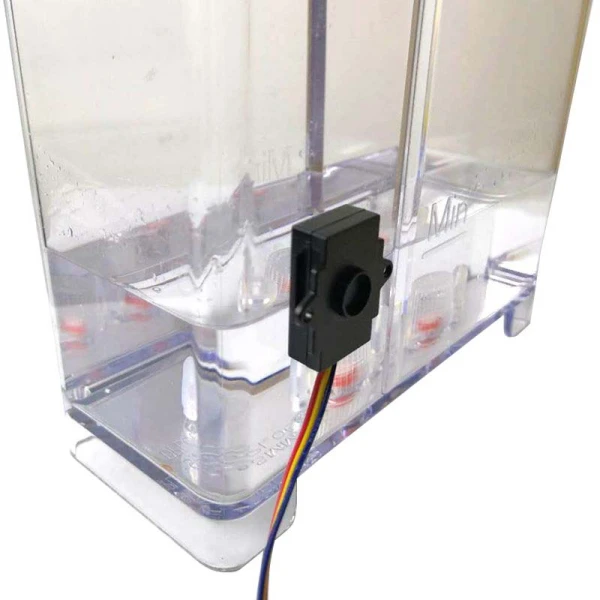

Kaedah Pemasangan: Gunakan sokongan pelekat yang disediakan atau lekapan khusus untuk memasang penderia dengan ketat pada dinding sisi tangki bukan{0}}konduktif.
️ Kekangan Kritikal:
Keperluan Bahan: Berdasarkan prinsip penembusan medan elektrik, penderia ini direka secara eksklusif untuk-bekas bukan logam dan tidak akan berfungsi dengan tangki logam.
Perlindungan Alam Sekitar: Badan penderia dan papan litar tidak kalis air. Sila laksanakan penebat luaran dan langkah kalis{1}}lembapan; jangan letakkan unit dalam-kelembapan tinggi atau persekitaran terendam.
Sambungan Elektrik:
VCC: Sambungkan kepada bekalan kuasa positif sistem.
GND: Sambung ke bumi sistem.
Isyarat: Sambung ke pin input digital/analog pada mikropengawal (MCU) anda.
Pilihan Boleh Disesuaikan
1. Penyesuaian Parameter Elektrik & Pengesanan
Menyokong julat pengesanan tersuai (0.1-3m boleh laras), sensitiviti pengesanan dan ambang suis. Sesuaikan voltan kerja khas, jenis output isyarat dan resolusi untuk menyesuaikan diri dengan jenama sistem kawalan talian automatik dan peralatan hos industri yang berbeza.
2. Penyesuaian Struktur & Pemasangan
Sesuaikan panjang probe, diameter probe, spesifikasi benang dan struktur pendakap tetap. Sediakan -penyesuaian saiz standard untuk tangki berbentuk- khas dan ruang pemasangan sempit barisan pengeluaran automatik untuk mencapai pemasangan pemasangan yang tepat.
3. Penyesuaian Bahan & Perlindungan
Menyokong peningkatan gred perlindungan, menyesuaikan bahan kulit tahan suhu tinggi dan rendah, anti-pengoksidaan dan-anti kakisan. Sesuaikan panjang wayar, penyambung kalis air dan aksesori pelindung untuk menyesuaikan diri dengan persekitaran industri yang keras seperti suhu tinggi, kelembapan dan habuk berat.
Kenapa Pilih Kami
Senario-Pengoptimuman Industri TertentuDioptimumkan secara sasaran untuk persekitaran barisan pengeluaran automatik, dengan-anti gangguan-gred industri dan keupayaan operasi berterusan. Ia mempunyai kebolehsuaian alam sekitar yang lebih kukuh dan kestabilan operasi berbanding penderia tahap biasa awam, menyesuaikan sepenuhnya kepada-keadaan pengeluaran industri berintensiti tinggi.
Julat Luas & Serbaguna KuatJulat pengesanan ultra lebar 0.1-3m meliputi kebanyakan senario pemantauan tangki dan saluran paip industri. Reka bentuk voltan industri 5V standard memastikan keserasian yang kukuh dengan pelbagai peralatan automatik dan sistem kawalan.
Kapasiti Pengeluaran & Penghantaran Besar-besaran yang Boleh DipercayaiDilengkapi dengan barisan pengeluaran penderia industri profesional dan sistem pengurusan rantaian bekalan yang lengkap, kami boleh melaksanakan pesanan industri-berkelompok besar secara stabil, menjamin-penyampaian pada masa dan menyokong-bekalan koperasi OEM/ODM stabil jangka panjang.
Sokongan Teknikal Profesional &-Perkhidmatan Selepas JualanKami menyediakan jaminan kualiti produk jangka panjang-dan sokongan pasukan teknikal industri yang berdedikasi. Kami boleh menyelesaikan dengan cepat pada-pemasangan tapak, penyahpepijatan sistem dan masalah padanan peralatan untuk barisan pengeluaran automatik, memastikan kebimbangan-operasi peralatan percuma untuk pelanggan.
Soalan Lazim
S1: Bolehkah Sensor Tahap Tangki Kapasitif ini berfungsi melalui tangki logam?
J: Tidak. Penderia memerlukan penghalang bukan-konduktif (bukan-logam) untuk mengesan cecair. Iatidak bolehdigunakan jika bekas itu diperbuat daripada logam.
S2: Apakah isyarat keluaran apabila cecair dikesan?
A: Apabila cecair dikesan, penderia mengeluarkan aVoltan Rendah (<0.3V). When no liquid is detected, it outputs a Voltan Tinggi (>4.5V).
S3: Apakah julat voltan operasi?
A: Sensor beroperasi pada julat voltan yang luas dari4.5V hingga 24V, menjadikannya sangat serba boleh untuk reka bentuk sistem yang berbeza.
S4: Adakah penderia sensitif terhadap kelembapan persekitaran?
A: Ya. Penderia tidak boleh diletakkan dalam persekitaran yang lembap, kerana ini boleh menjejaskan prestasi papan litar.
S5: Apakah masa tindak balas biasa?
J: Masa tindak balas adalah sangat pantas, dengan kelewatan maksimum sebanyak1 saat.
